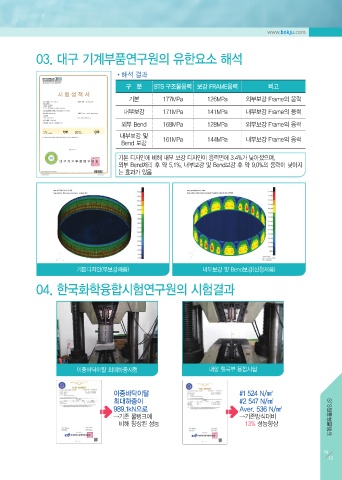

03. 대구 기계부품연구원의 유한요소 해석

•해석 결과

구 분 STS 구조물응력 보강 FRAME응력 비고
기본 177MPa 126MPa 외부보강 Frame의 응력

내부보강 171MPa 141MPa 내부보강 Frame의 응력

외부 Bend 168MPa 128MPa 외부보강 Frame의 응력

내부보강 및
Bend 보강 161MPa 144MPa 내부보강 Frame의 응력

기본 디자인에 비해 내부 보강 디자인이 응력면에 3.4%가 낮아졌으며,
외부 Bend처리 후 약 5.1%, 내부보강 및 Bend보강 후 약 9.0%의 응력이 낮아지
는 효과가 있음

기본디자인(무보강제품) 내부보강 및 Bend보강(신청제품)

04. 한국화학융합시험연구원의 시험결과

이중바닥이탈 최대하중시험 내향 절곡부 용접시험

이중바닥이탈 #1 524 N/㎟
최대하중이 #2 547 N/㎟
989.1kN으로 Aver. 536 N/㎟
→ 기존 물탱크에 → 기존방식대비 STS원통형물탱크
비해 향상된 성능 13% 성능향상
